本期分享EP240型免共振振動錘在江蘇昆山助力HUW工法施工的案例：

一、 施工背景：

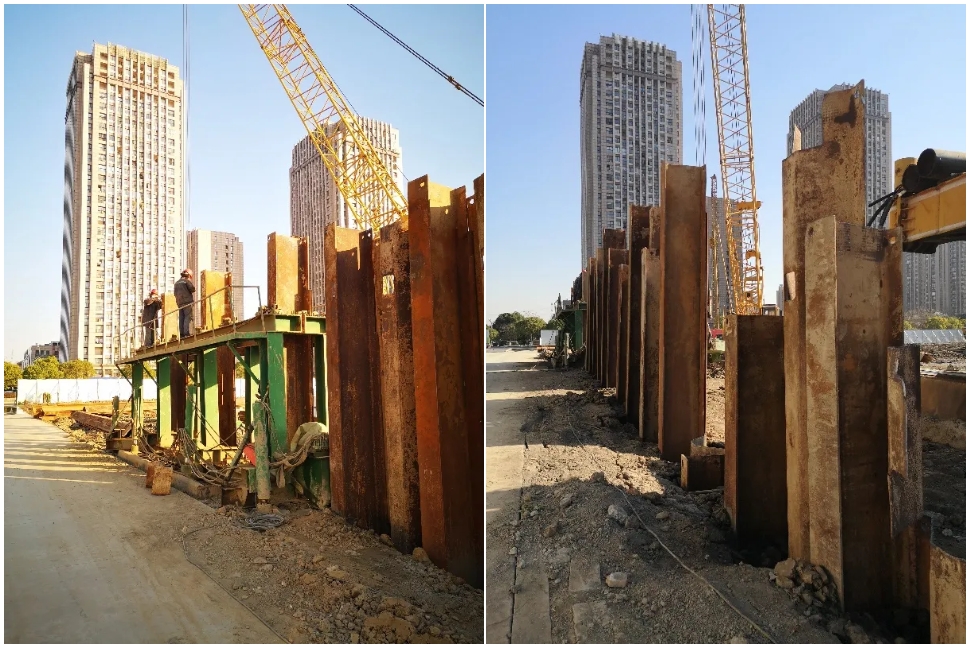

1. 江蘇昆山某商業大樓采用HUW工法做基坑支護；

2. 土層較硬，且H型鋼和U型板樁采用鎖口連接形式，摩阻力大，端阻力大，沉樁效率低；

3. 鋼樁垂直度不好控制。

二、設備選型：

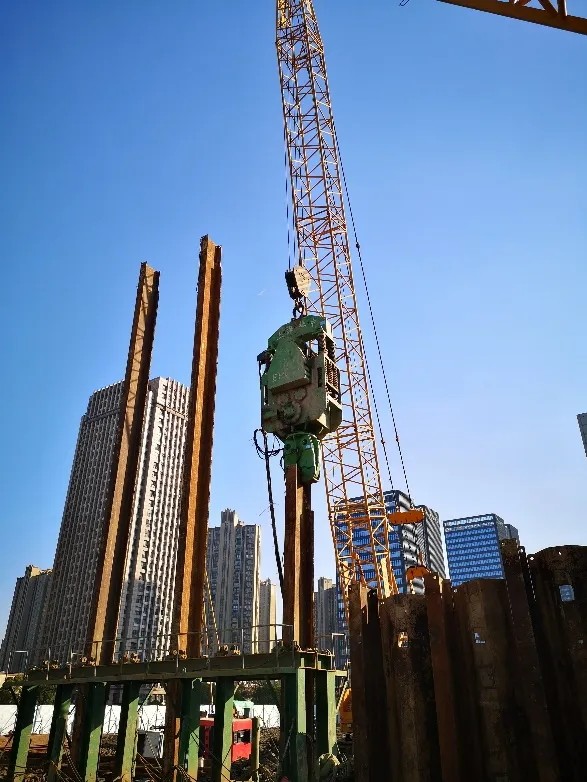

1.考慮施工現場特殊工況，客戶選用了我公司一臺大偏心力矩的EP240型電驅免共振振動錘。

綜合現場施工條件，選用EP240型免共振偏心力矩?zé)o級可調振動錘

2. 考慮現場實際工況，建議選擇偏心力矩大，振動沖量大的振動錘。EP240型免共振振動錘偏心力矩為0-150kg*m可調，振動沖量可達13506 N·s，滿足現場工況的實測工作振幅可達9-10mm。（表：基本技術參數）

三、沉樁作業反饋

1. 啟停平穩無共振：偏心力矩?zé)o級可調專利技術的運用，使得振動錘在“零”偏心力矩狀態下啟停，平穩越過啟停過程中的共振區域，避免共振對設備本身及周圍設備的損害，安全可靠。

2. 偏心力矩大，振動沖量大，沉樁效率高：運用振動沖量（I）與偏心力矩之間、角速度（ω）之間的關系，通過大偏心力矩和低振動頻率的科學配合，穿越硬層時既達到了較大的振動沖量，又避免了過大激振力對鋼樁的疲勞損傷（撕裂），非常適用于H型鋼容易出現土塞導致端阻力過大的沉樁工況。現場實測每根17.5m的H型鋼的沉樁時間在10分鐘左右，沉樁效率極高。

3. 根據土質實時調整力矩，更加節能。沉樁過程中，由于不同硬度的土層消耗能量存在差異，在土層較軟的情況下，可通過調小偏心力矩減小實際工作振幅，將工作電流降到最低。

4. 鋼簧減振系數小，可帶力吊打保證垂直度。減振系統選用鋼制彈簧，通過優化選型，其減振系數不僅遠小于液壓振動錘和傳統電錘，更小于振動錘行業國標最低標準，不懼怕激振力過大對起吊設備的損害，完美實現帶力吊打以保證垂直度。

四、小結

振動錘沉、拔起樁要同時滿足必要的振幅、必要的功率、必要的激振力和必要的重量（拔樁時為必要的拔樁力）這些條件，并不時單一的追求大激振力或者大振幅，而是根據不同土質和工況做到這些必要條件之間的合理配置。
